光電傳感器
photosensor |

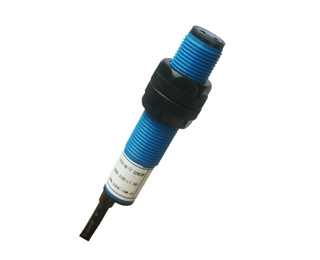

PR DC系列 塑料圓柱形
Plastic cylindrical |
| 特點 feature |
塑料外殼 經濟適用，電路保護功能完善，寬電源直流10-30V供電 |
| 檢測方式/Sensing type |
漫反射 |
| 檢測距離/Sensing distance |
1-10cm(可定制) |
輸出方式
Output |
NPN |
NO |
PRP12-D10TN1 |
| NC |
PRP12-D10TN2 |
| NO+NC |
PRP12-D10TN |
| PNP |
NO |
PRP12-D10TP1 |
| NC |
PRP12-D10TP2 |
| NO+NC |
PRP12-D10TP |
| 規格參數 |
|
| 光源/Light source |
880nm紅外線調制光 |
| 工作電壓/Operating voltage |
DC 12-24V(DC 10-30V) 脈沖(p-p)10%以下 |
| 消耗電流/Current consumption |
≤25mA |
控制輸出
Control output |
開關容量
Contact capacity |
100mA Max at 30V |
殘留電壓
Residual voltage |
NPN集電極輸出，負載電壓：30V，電流：≤100mA，殘留電壓1.5V以下。
PNP集電極輸出，負載電流：≤100mA，輸出電壓：(電源電壓-2V)以上。 |
| 應差范圍/Differential range |
＜檢測距離的20% |
| 重復精度/Repeatability precision |
＜5% |
| 響應時間/Response time |
6ms |
| 動作指示/action instructions |
紅色LED (對射式發射器電源指示為綠色LED） |
| 保護功能/Protection |
電源反接保護 浪涌吸收 輸出端短路保護 |
工作環境
Work ambient |
環境照度
Ambient Light |
太陽光:10000Lx以下，白熾燈：3000Lx以下 （接收面照度） |
工作溫度
Roperating temperarure |
-15～+60℃， 存儲時：-20～+80℃（不結冰、結露With no icing or condensation） |
工作濕度
Ambient humidity |
30～85％RH， 存儲時：35～95％RH (Relative Humidity) |
絕緣電阻
Lnsulation resistance |
所有連接端子與外殼之間，50MΩ以上，基于DC500V兆歐表 |
| 防護等級/Protection class |
IEC規格 IP54 |
| 外殼材質/Shell Material |
PC塑膠 |
| 連接方式/Conducting method |
截面積為0.3mm²的3芯PVC導線，引出型(標準導線長2m或按要求定制) |
| 深圳市多凱科技有限公司 |
